蒸汽冷凝水回收設備
蒸汽冷凝水回收設備的工作原理:

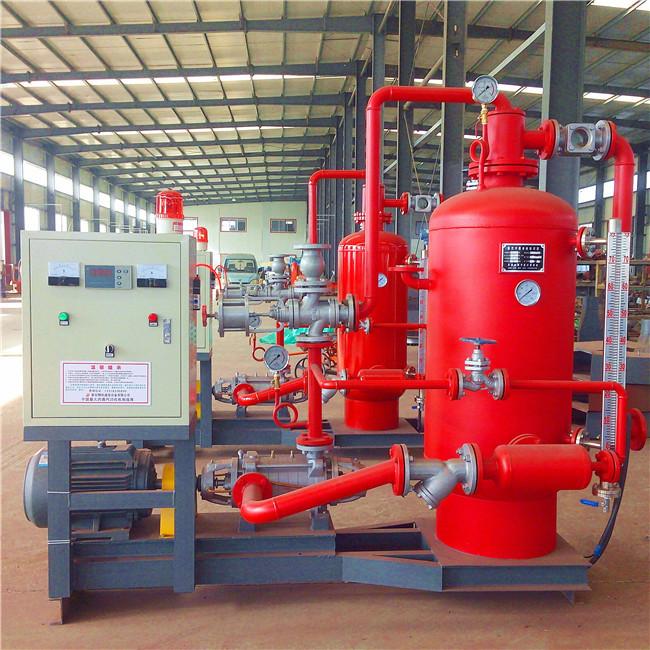

蒸汽冷凝水回收裝置由高溫冷凝水回收專用泵，電機，回收貯罐，虹吸強抽裝置，汽蝕消除裝置，汽動三通閥，液位傳感器，磁翻板液位計，視鏡，除氧裝置，壓力表，過濾器，調壓閥，排污閥，控電箱等組成。整套系統為全自動運行，打開電源，設備進入運行狀態。液位傳感器檢測到罐內為低液位，液位傳感器給電箱控制器發出低液位信號，電箱控制器將冷凝水回收泵打開、氣動三通閥關閉，虹吸強抽裝置開始運行，將蒸汽冷凝水從用熱設備內經疏水器虹吸到汽水分離罐后(一個罐)，在罐內進行汽水分離后進入主罐(第二個罐)，當主罐的液位到達高液位設定值后，氣動三通閥打開，高溫冷凝水回收泵將高溫冷凝水及少量的二次蒸。通過泵前氣蝕消除裝置、過濾器輸送到蒸汽鍋爐內，當液位到達低液位設定值后，氣動三通閥關閉，整個蒸汽準凝k回收過程完成。
冷凝水回收系統大致可分為開式回收系統和閉式回收系統兩種。
1 開式回收系統是把冷凝水回收到鍋爐的給水罐中，在冷凝水的回收和利用過程中，回收管路的一端敞開向大氣，即冷凝水的集水箱敞開于大氣。當冷凝水的壓力較低，靠自壓不能達到再利用場所時，利用高溫水泵對冷凝水進行壓送。這種系統的優點是設備簡單，操作方便，初始投資??；但是系統占地面積大，所得的經濟效益差、對環境污染較大，且由于冷凝水直接與大氣接觸，冷凝水中的溶氧濃度提高，易產生設備腐蝕。這種系統適用于小型蒸汽供應系統，冷凝水量較小，二次蒸汽量較少的系統。使用該系統時，應盡量減少二次蒸汽的排放量。
2 閉式回收系統是冷凝水集水箱以及所有管路都處于恒定的正壓下，系統是封閉的。系統中冷凝水所具有的能量大部分通過一定的回收設備直接回收到鍋爐里，冷凝水的回收溫度僅喪失在管網降溫部分，由于封閉，水質有保證，減少了回收進鍋爐的水處理費用。其優點是冷凝水回收的經濟效益好，設備的工作壽命長，但是系統的初始投資相對大，操作不方便。
