信立泰藥廠
項目簡介
做了4項節能改造：
1、346RT螺桿機安裝2臺XY-6r2D一拖二冷凝器自動清洗系統；
2、更換冷卻泵 SLW200-250G，N=22kw，Q=300m3/h，H=20m一臺；
更換冷凍泵 SLW50-315G，N=30kw，Q=200m3/h，H=32m一臺。
3、安裝XY-ww物理水處理系統1臺；
4、冷卻塔風機電機溫控節能2臺。
經改造后，解決了空調系統能效低、維護工作量大及設備安全問題。節能投資353020元，電費按1元/kwh計算，每年節電費：574622.2kwh×1元/kwh=574622.2元，1年節電收回投資。
（一）實施概況
1、主機
一號中央空調機房設計安裝有2臺346RT日立螺桿式冷水機組，制冷量為1217kw，額定功率為234kw，冷卻出水管徑為DN125。
經現場勘探得出以下數據：
1#螺桿機冷凝器冷凝飽和溫度為32.8℃，蒸發飽和溫度為3℃，冷卻水進水溫度為24℃，冷卻水出水溫度為27℃，冷凍水進水溫度為8.8℃，冷凍水出水溫度為6.6℃，冷凝小溫差Δt=5.8℃，冷凍小溫差Δt=3.6℃。
主機開機方式及運行規律：開機時間為全年開機，夏季開1臺機，冷卻泵和冷凍泵各開一臺，每天24小時開機。春秋冬開1臺機，冷卻泵和冷凍泵各開一臺，每天24小時開機。
2、水泵
2.1、2臺346RT螺桿機冷凍泵3臺和冷卻泵3臺
冷卻泵：功率N=37kw,流量Q=280m3/h,揚程H=28m。
冷凍泵：功率N=55kw,流量Q=、揚程H=未知。
346RT日立螺桿式冷水機組 冷卻水進水溫度為24℃，出水溫度為27℃，進出水溫差為Δt=3℃。冷凍水進水溫度為8.8℃，出水溫度為6.6℃，進出水溫差為Δt=2.2℃。
3、冷卻塔
根據現場勘探：2臺346RT主機對應1臺MK-300的方形橫流冷卻塔，約300m3/h，N=11kwX2臺。
（二）節能分析
1、空調主機節能改造
根據現場勘探，1#、2#螺桿機冷凝器小溫差（趨近溫度）平均溫差Δt=5.8℃，最佳溫差應保持在1℃左右。用戶維護人員介紹，以往該機組1個半月只兩個月就有高溫高壓報警！要停機拆端蓋通炮1次，通炮后恢復正常運行。可見空調主機的小溫差（趨近溫度）偏高，有一定的節能空間。針對這個情況，我們建議安裝兩個回路的第四代冷凝器自動清洗系統，可連續有效清洗冷凝器銅管內壁的污泥、水垢、菌藻等，可以減小趨近溫度，提高空調主機換熱效應。
1.1、346RT螺桿機節能改造
346RT螺桿機根據勘探時得出的冷凝小溫差（趨近溫度）Δt=5.8℃，經冷凝器自動清洗后，小溫差可控制在1.0℃左右，根據逆卡諾循環定律可知冷凝溫度下降1℃，空調主機可省電3~5%，省電可達到14.4%。建議安裝兩個回路的第四代冷凝器自動清洗系統，可連續有效清洗冷凝器銅管內壁的污泥、水垢、菌藻等，可以減小趨近溫度，提高空調主機換熱效應。冷凍水系統可做泥污剝離清洗，可節能3~6%，兩者并用共節能約18.9%。
現場勘查得2臺螺桿主機，在冷凝器出水管轉彎處可安裝XY-6r2D型冷凝器自動清洗一拖二。
1.2、冷凍，冷卻水揚程水阻的估算
空調主機位于樓頂層，冷卻塔位于樓頂，從以上勘探數據可知:冷卻水管最不利因素長度小于100m，冷凍水管最不利因素管長按300m計算。
冷凍水揚程計算：
蒸發器水阻：80Kp（8m）；末端水阻:45Kp（4.5m）
管路沿程水阻：20Kp/100m×300m=60Kp（6m）(最不利因素按管長300m計算)
管件閥門水阻：50Kp（5m）
電磁閥水阻：40KP（4m）
總水阻=80KP+45KP+60KP+50KP+40KP=275KP
即揚程=27.5m×1.1=30.25m H=33.5m
冷凍水泵揚程可?。?/span>32m
冷卻水：
冷凝器水阻：80Kp（8m）；管件水阻:30Kp（3m）
冷卻塔阻力：30KP（3m）; 噴水阻力：15kp（1.5m）
管路沿程阻力：20Kp/100m×300m=60Kp（6m）(按管長300m計算)
總水阻=80KP+30KP+30KP+15KP+60KP=215KP（21.5m）
即揚程=21.5m×1.1=23.65m H=23.65m
一般冷卻總長小于100M，揚程減少4M，冷卻水泵揚程可?。?0m，本項目機房在樓頂，冷卻塔在6層樓頂，在同一層，冷卻水管總長不到100M。所以水泵揚程可取H=20M。
2、水泵節能改造
2.1、346RT離心機水泵節能改造
經現場勘查：冷卻水泵的揚程為28m顯然偏高，實際上揚程H=20m足夠，冷卻泵可改為SLW200-250G，Q=300m3/h、H=20m、N=22kw。冷凍泵功率為55kw顯然偏高，冷凍泵可改為SLW50-315G，Q=200m3/h、H=32m、N=30kw，這樣冷凍、冷卻水泵即可以節能，又可以使系統安全高效。
（三）主要工程量
1、第四代冷凝器自動清洗系統XY-6r2D一拖二 2臺
2、346RT冷卻泵更換 SLW200-250G，N=22kw，Q=300m3/h，H=20m 3臺
3、346RT冷凍泵更換 SLW50-315G，N=30kw，Q=200m3/h，H=32m 3臺
4、多功能高效物理水處理系統 XY-WW 1臺
（四）冷凝器自動清洗主要設備、配件等輔材（一套）
序號 | 名稱 | 型號 | 單位 | 數量 | 序號 | 名稱 | 型號 | 單位 | 數量 |
1 | XY-6r2d球水分離器 | DN125 | 臺 | 4 | 28 | 橡膠墊 | 15*100*10 | 塊 | 80 |
2 | 避震喉 | DN40 | 個 | 8 | 29 | 銅芯電線 | BVR1.0 | 卷 | 5 |
3 | 回收器 | XY-00 | 個 | 4 | 30 | 金屬軟管 | 米 | 96 | |
4 | 電動三通閥 | DN40 | 個 | 8 | 31 | 線管卡 | 個 | 960 | |
5 | 控制箱 | XY-012 | 個 | 2 | 32 | 三通 | Ф20 | 個 | 10 |
6 | 銅止回閥 | DN40 | 個 | 8 | 33 | 直通 | Ф20 | 個 | 20 |
7 | 銅球閥 | DN40 | 個 | 8 | 34 | 杯梳 | Ф20 | 個 | 192 |
8 | 鍍鋅鋼管 | DN40 | 米 | 16 | 35 | 銅接線端 | 2.5mm2 | 個 | 480 |
9 | 銅球閥 | DN20 | 個 | 8 | 36 | 扎帶 | 200mm | 袋 | 4 |
10 | 銅球閥 | DN25 | 個 | 4 | 37 | 絕緣膠布 | 卷 | 40 | |
11 | 自動排氣閥 | DN20 | 個 | 4 | 38 | 線管 | Ф20 | 條 | 120 |
12 | 活接頭 | DN40 | 個 | 24 | 39 | 槽鋼 | [8 | 條 | 4 |
13 | 彎頭 | DN40 | 個 | 60 | 40 | 角鐵 | ∠40×4 | 條 | 8 |
14 | 彎頭 | DN25 | 個 | 2 | 41 | 螺栓 | M20×90 | 套 | 96 |
15 | 三通 | DN40 | 個 | 1 | 42 | 螺栓 | M16×60 | 套 | 96 |
16 | 三通 | DN40×15 | 個 | 1 | 43 | 螺栓 | M12×60 | 套 | 16 |
17 | 四通 | DN40 | 個 | 1 | 44 | 生料帶 | 卷 | 240 | |
18 | 直通 | DN40×25 | 個 | 5 | 45 | 油麻 | 條 | 80 | |
19 | 對絲 | DN40 | 個 | 5 | 46 | 焊條 | Ф3.2 | 包 | 16 |
20 | 對絲 | DN15 | 個 | 5 | 47 | 防銹漆 | 中桶 | 桶 | 4 |
21 | 法蘭 | DN150 | 個 | 8 | 48 | 地拖 | VVR3×6 15m | 根 | 8 |
22 | 法蘭 | DN40 | 個 | 12 | 49 | 膠塞、自攻螺釘 | 若干 | ||
23 | 克垢 | 濃5kg | 桶 | 4 | 51 | ||||
24 | 銅芯電線 | BVR2.5 | 卷 | 10 | 52 | ||||
25 | 橡膠墊 | 15*100*10 | 塊 | 10 | 53 | ||||
27 | 銅芯電線 | BVR1.5 | 卷 | 20 | 54 |
（五）施工設計圖紙

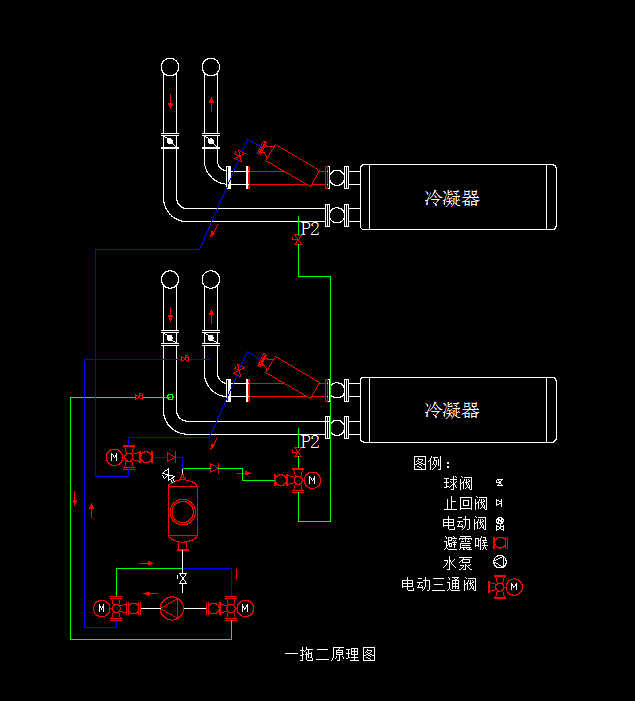

1、XY-6r2D冷凝器自動清洗系統一拖二原理圖（施工圖1）
1、現場安裝圖
竣工圖
3、物理水處理實物圖
4、物理水處理原理圖：

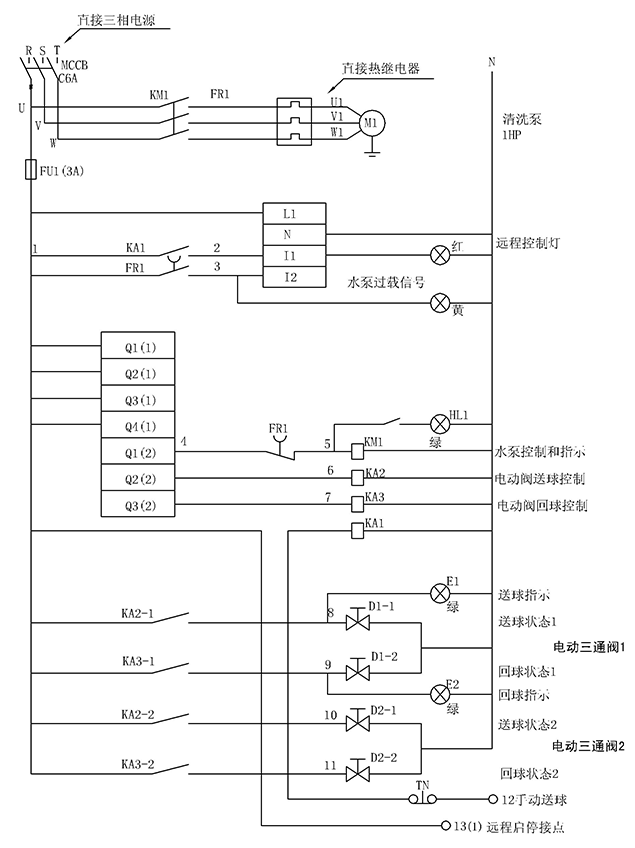

5、控制箱電氣接線圖
（六）節能改造后的經濟效益
1、空調機組做冷凝器自動清洗后主機每年省電：226142.2kwh
安裝了冷凝器自動清洗后，減少了水阻，減少了熱短路損耗，主機冷凝小溫差可以控制在通炮后的最小狀態，螺桿機機平均節能率按15%計。螺桿機功率為234kw。
主機運行方式：開機時間為全年開機，夏季開1臺機，每天24小時開機。春秋冬開1臺機，每天24小時開機。平均負荷率春秋冬季為70%，夏季負荷率85%。
夏季開1臺346RT螺桿機年節電量：
234kw×85%×91d×24h×15%=65159.6kwh
春秋冬季開1臺346RT螺桿機年節電量：
234kw×70%×273d×24h×15%=160982.6kwh
2、冷卻泵冷凍泵更換后開機每年省電：348480kwh
運行規律：
夏季水泵原本開1臺55kw的冷凍泵和1臺37kw的冷卻泵，更換后開1臺30kw的冷凍泵和臺22kw的冷卻泵。開機91天，每天開機24h，年節電量為：87360kwh
夏季冷凍泵：
（55kw-30kw）×91d×24h=54600kwh
夏季冷卻泵：
（37kw-22kw）×91d×24h=32760kwh
春秋冬季水泵原本開1臺55kw的冷凍泵和1臺37kw的冷卻泵，更換后開1臺30kw的冷凍泵和臺22kw的冷卻泵。開機272天，每天開機24h，
年節電量為：261120kwh
春秋冬季冷凍泵：
（55kw-30kw）×272d×24h=163200kwh
春秋冬季冷卻泵：
（37kw-22kw）×272d×24h=97920kwh
合計年節電量：主機部分+水泵部分=574622.2kwh
